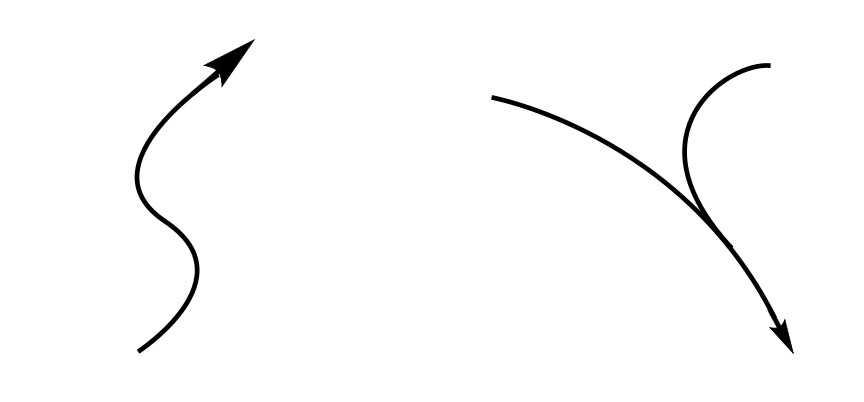

- S型箭头的绘制
在绘制机理时总会遇到各种各样的箭头，但是Chemdraw中自带的箭头只能绘出C型箭头，遇到这种情况只能诉诸于钢笔钢笔工具了。Chemdraw中的钢笔工具用法类似于PS中的钢笔工具，使用起来比较简单。
基本原理就是：控制线段形态（方向、距离）的并不是线段本身，而是线段中的各个点的位置。那些点称为“锚点”(anchor)，锚点间的线段称为“片断”(segment)。控制好这些锚点就能画好一切线段。

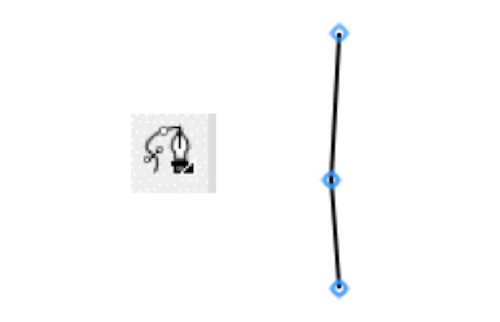

①选择，绘制锚点，如下图：

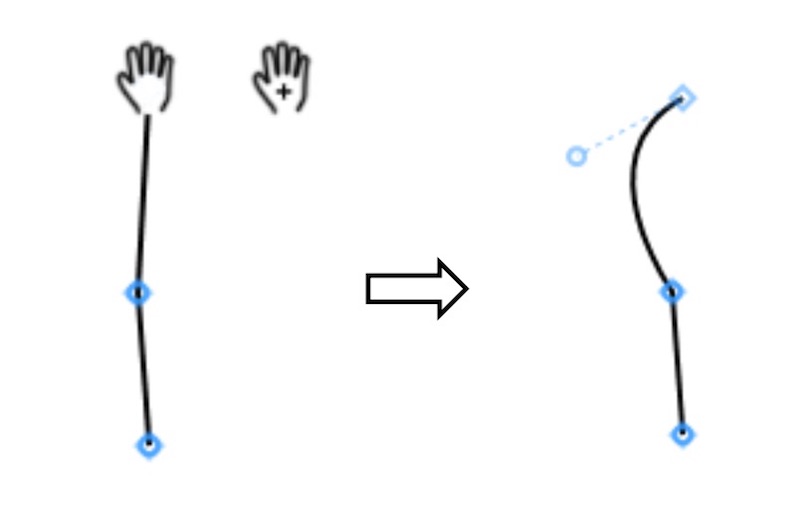

②将鼠标指针放到任意锚点至手心的十字消失，拖动鼠标，出现两端点；
③继续以上操作可以得到第二段曲线，以此类推；
④绘制结束后，可按Esc或者单击另一工具退出曲线绘制;

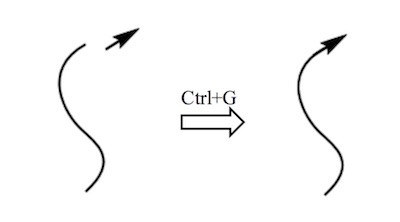

⑤填加直形箭头，组合（Ctrl+G）即可。
- 封闭环系的填充

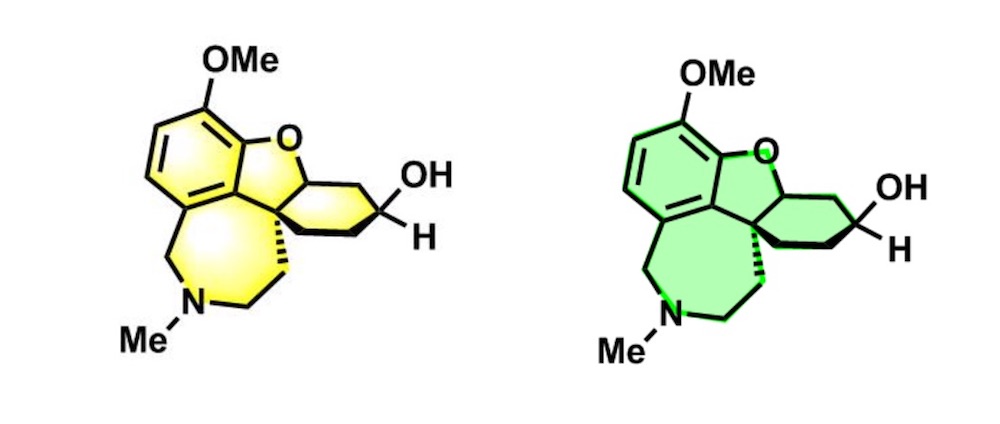

对于某个环系的强调，可以在其内部填充颜色，但是Chemdraw并没有直接给出填充环系内部的工具，所以需要我们用钢笔工具进一步修饰而来。
①首先，画出结构式；

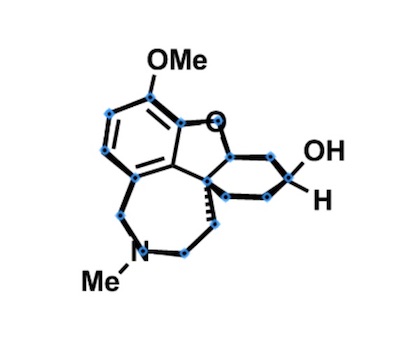

②用钢笔工具沿着需要强调的环状结构作封闭曲线（也可以单个环系进行逐一绘制）；

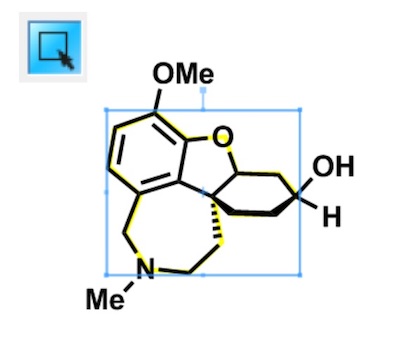

③点击，选中刚刚绘制的曲线，修改颜色，并设置图层先后顺序（Object-Send to back）；

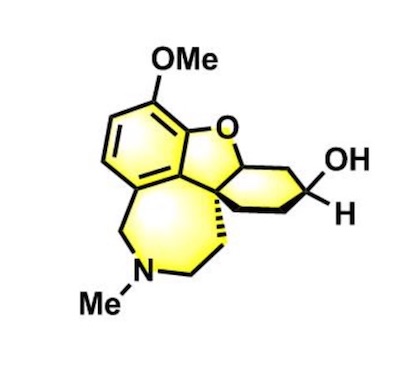

④选择填充样式（Curves-Shaded/Faded）
本文版权属于Chem-Station化学空间， 欢迎点击按钮分享，未经许可，谢绝转载！
