化学结构式的第一要义是在将分子的信息传达给阅读分子信息的人（或计算机）而不会引起误解。 但是，大家也希望化学式编写的工整好看。 即使是一个苯环，只要它“化学方程式上没有错误”的话，也可以在开头尽可能的把它描述的好看。因为即使从美学方面来看，它也包含一些明显丑丑的符号吧？
通过这种方式，我们化学家可以研究出像星星数量一样多的结构式，并且讨论它是“好的”还是“不好的”。 但是，在没有任何标准的情况下随意的命名构造化学式，可能会变得奇怪。
为了让化学式构造进行的顺利，IUPAC提出了可使用的化学结构图标准指南。外面有很多小朋友都不知道呢。这次，我想简单介绍一下关于化学结构式的内容。
“Graphical representation standards for chemical structure diagrams (IUPAC Recommendations 2008)”
Brecher, J.Pure Appl. Chem.2008,80, 277-410. DOI:10.1351/pac200880020277
构造化学式的标准：三大基本原则
在绘制结构式之前，我说以下几个注意点。 看起来是理所当然正常的，但是其实有很多例子还没有硬性规定。 不仅适用于已开始学习化学的学生，还适用于不习惯编写有机化合物图的专家。
- 1. 弄清你的读者是谁，尽可能简单地绘制出广大读者所见的图表。
- 2. 避免使用模糊不清的绘图样式。
- 3. 使绘图样式一致。
最重要的是，（1）结识读者。 C＆EN / Nature / Science中绘制的结构公式没有必要和专业期刊相同。
另外，（2）灵活使用上下文对于避免歧义是很重要的。一个简单的图表虽然减少了信息量，但是对上下文的灵活应用，会使之更容易地识别这里代表的唯一含义。
（3）一致性就不用再特别提及了吧？ 格式不一致那别提多丑了。
编写化学结构式的标准：基本篇
IUPAC指南非常宽泛，此处不能一一列举了。 另外，可能是因为是为广大读者准备的，所以会感觉有和没有的范围稍微有些宽泛了。
所以，为了让初学者不会感到迷惑，在本文中，我将具有严格标准的基本内容和作者独特的见解汇合并介绍给大家。 除非有特殊原因，不然我会选择只遵循红色的方针，使这个图变得清晰明了。 精通所有图的制作方法之后，开始制作精细的图谱也为时不晚。

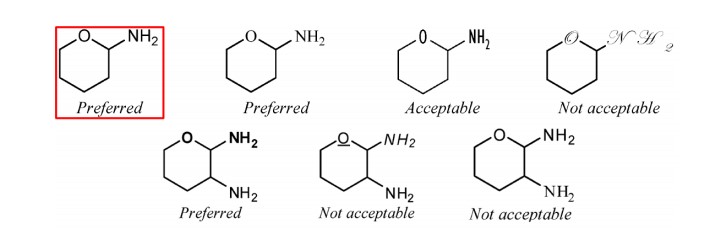

1. 选择字形
印刷用的话，就用8-14pt的sans serif字体（Helvetica，Arial）吧。 不建议使用其他字体。 理由很明确，因为它最容易看到。 至于风格不一样就另说了， 幻灯片，网络海报的话，需要较大的字体。
2. 线的粗度
印刷用的话，用比0.5pt（0.18mm）更粗的线吧。比这更细的线很难被看到。而幻灯片，网络海报就需要更粗的线了。

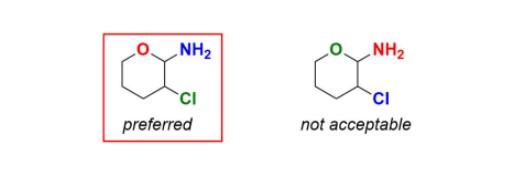

3. 颜色
如果在白纸上画图，可以选择黑色（黑色背景就选白色）。可以为要强调的部分上色，但原则上使用红色。 与低对比度的颜色（深蓝色，棕色等）相比，强调重点容易会让这部分更加显眼一些（考虑会有到色弱的读者，避免在用红色和绿色强调组合是无可非议的）。 让我们也统一一下强调规则吧。
如果不遵守惯例的话，就会觉得很奇怪了。在分子模型中还使用了氧气=红色，氮气=蓝色，硫=黄色，氯=绿色等，因此可以遵循它们。

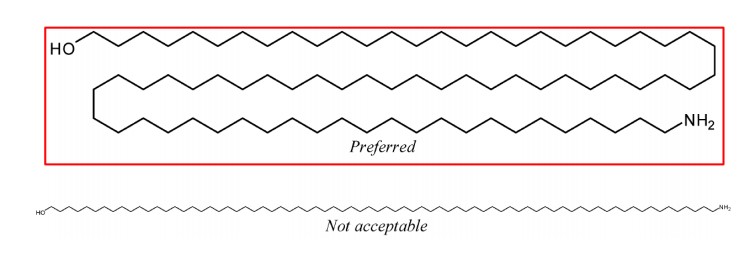

4. 图片的大小
显然，在纸张介质的情况下，有必要将其写成适合页面大小的图形。 对于灵活的图，应考虑良好的联合布置，以使整个图不会变得太小。 幻灯片，网页和海报需要更大的数字，因此需要做更多的工作。

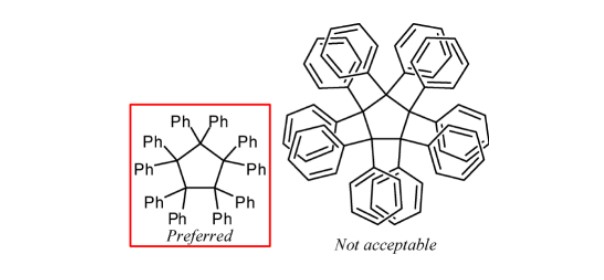

为了减小尺寸并避免结构出现重叠而放不下，建议使用合适的缩写来代替。

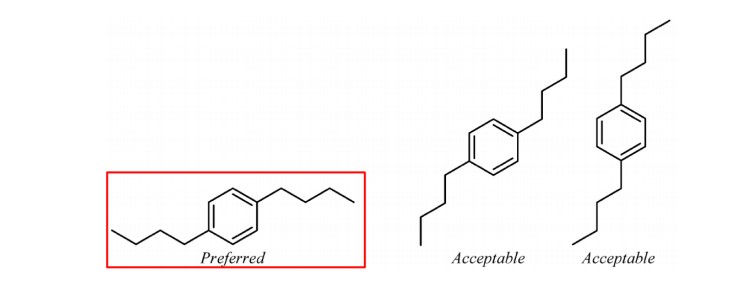

5. 图片的朝向

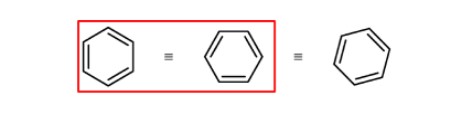

由于它与化学结构式的含义没什么关系，因此基本上可以用任何方式编写它，我觉得如果用30°的步长旋转它，获得常见且稳重的图形。
还有，原则是使长轴向水平方向延伸。
但是，在Fischer投影类型的情况下，因为方向与3D信息相关联，所以必须要书写正确。
下次我们继续【应用篇】。
*该图是从第一篇论文引用并修改的。
