本文投稿作者 漂泊
陈虹宇教授现为南京工业大学教授，先进化学制造研究院执行院长，原为新加坡南洋理工大学终身教职副教授，他的主要研究方向为复合纳米合成与机理，及延伸的各种应用。致力于拓展新方法、合成新型纳米结构，研究其形成机理，发展非晶面控制的新型合成手段，使纳米合成从传统领域走向多组分、复合结构、组装结构、新型晶格、低对称性及手性结构等新方向，目前他已做出了不少杰出的工作。除了出色的科研工作，陈虹宇教授也是一位杰出的教育工作者，他所培养的学生、博士后中，现有14人任教授/副教授。
经历
- 1998年在中国科学技术大学取得学士学位；
- 2004年在耶鲁大学取得博士学位；
- 2005年起在康奈尔大学从事博士后研究；
- 2006年加入新加坡南洋理工大学任助理教授，历任化学系副主任、数理学院副院长、理学部副主任；
- 2011年晋升为南洋理工大学终身副教授；
- 2016年加入南京工业大学担任教授，先进化学制造研究院执行院长。
主要研究工作及学术成就
陈虹宇教授课题组主要研究的是复杂纳米颗粒的界面调控机理，他拓展了很多新型纳米结构合成的方法，也开拓了一些新型的诱导纳米构象转变方法。
1、纳米螺丝的合成
陈虹宇教授课题组通过将五边形Ag纳米线（80-180 nm）粘在表面氨基化的硅片上，然后在80℃下用硝酸银的乙二醇溶液处理20 min，水洗，重复5次，得到了具有手性的银纳米螺丝（多次刻蚀很重要，单次长时间刻蚀并不能得到纳米螺丝）。为了更好地探究整个变化过程，作者合成了直径更大的银纳米线作为前驱体，然后对其进行刻蚀。整个纳米线先出现一个个凹陷,然后慢慢的连接形成凹槽，最终变成螺纹状结构。传统上纳米尺度的手性结构多是利用自组装的方法进行制备，而通过刻蚀的方法制备纳米手性结构则非常罕见。[1]

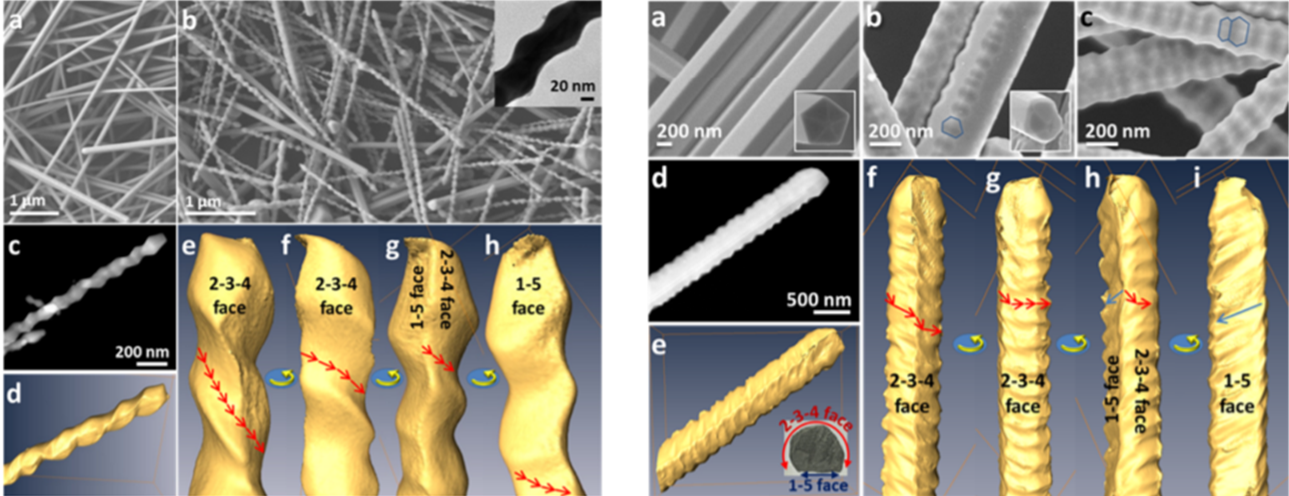

银纳米螺丝
2、纳米箭头的合成
陈虹宇教授课题组还通过在在一个表面包覆有MBIA（2-巯基 – 苯并咪唑-5-羧酸）的金种表面生长了银纳米线，在银纳米线的末端又成功生长了银纳米岛，合成了箭头状的纳米结构。由于金表面包覆有MBIA，由于界面能量的限制，因此它会抑制银的沉积，从单一位点生长形成了银纳米线，当银纳米线逐渐延伸，其突破了界面能量限制，因此形成了银纳米岛。这样就合成了一个箭头状的结构。[2]

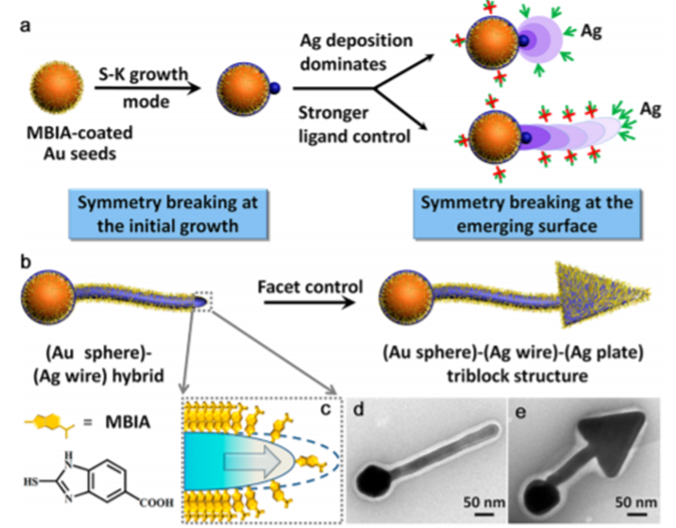

金-银纳米箭头
代表性论文
- [1]Tan R L S, Chong W H, Feng Y, et al. Nanoscrews: asymmetrical etching of silver nanowires[J].Journal of the American Chemical Society, 2016, 138(34): 10770-10773.
- [2]Feng Y, Wang Y, He J, et al. Achieving site-specificity in multistep colloidal synthesis[J].Journal of the American Chemical Society, 2015, 137(24): 7624-7627.
- [3]Wang Y, He J, Liu C, et al. Thermodynamics versus kinetics in nanosynthesis[J].Angewandte Chemie International Edition, 2015, 54(7): 2022-2051.
- [4]Zhu Y, He J, Shang C, et al. Chiral Gold Nanowires with Boerdijk–Coxeter–Bernal Structure[J].Journal of the American Chemical Society, 2014, 136(36): 12746-12752.
- [5]He J, Ji W, Yao L, et al. Strategy for Nano‐Catalysis in a Fixed‐Bed System[J].Advanced Materials, 2014, 26(24): 4151-4155.
- [6]Sun H, He J, Wang J, et al. Investigating the multiple roles of polyvinylpyrrolidone for a general methodology of oxide encapsulation[J].Journal of the American Chemical Society, 2013, 135(24): 9099-9110.
参考文献
本文版权属于Chem-Station化学空间， 欢迎点击按钮分享，未经许可，谢绝转载！
No comments yet.
